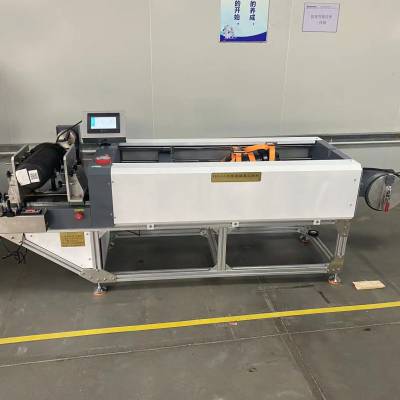

GQ-1A光缆接头盒试验机 符合YD/T814.1-2004，对产品进行拉伸，压扁，弯曲扭转试验。

GQ-1A光缆连接器试验机技术规格

一、主机功能

1．拉伸试验: 符合YD/T814标准中5.11.1、YD/T925-1997标准中6.6.1、YD/T814标准中5.11.2及YD/T814标准中5.5.1和5.5.2的要求，可作常规单向拉伸试验，双端引出盒以两次单向试验实现；

2．压扁试验: 可装夹多种光缆接头盒及终端盒作定压、压扁试验，可符合YD/T814-2004标准中5.11.2、YD/T814.标准中5.11.3及YD/T925-1997标准中5.8.2中规定。

二、技术指标

1．负荷：2500N

2．有效测力范围：2% ~ ***

3．负荷精度：示值±1%

4．试验速度：5 ~ 500mm/min

5．速度精度：≤标称值±1%

6．移动台位移：800mm（不含夹具）

7．附件：连接器拉伸夹具、压扁夹具各一套

8．外形尺寸：2300mm×700mm×600mm

9．重量：500kg

10.电源：单相交流220V / 50Hz  500W

三、弯曲试验部分

1．符合YD/T814标准中5.11.4、YD/T814标准中5.11.5规定，光缆45°偏转，保留一分钟，返回原位；反方向偏转45°一分钟，共10个循环；

2．偏转次数及停留时间可设定；试验开始至试验结束自动完成。

四，扭转试验部分

1.符合YD/T814标准中5.11.5、YD/T814标准中5.11.6及YD/T925-1997标准中5.8.2规定；

2.扭转次数及停留时间可设定；试验开始至试验结束自动完成。
